Πίνακας Ελέγχου Τριφασικής Αντλίας
Τάση εισόδου: Τριφασικό, AC380V-415V/50hz
Ισχύς εξόδου: 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) )
Τύπος έναρξης: DOL
Ποσότητα ελεγχόμενης αντλίας: Μονή αντλία
- Γρήγορη Παράδοση
- Διασφάλιση ποιότητας
- Εξυπηρέτηση πελατών 24/7
Εισαγωγή προϊόντος
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

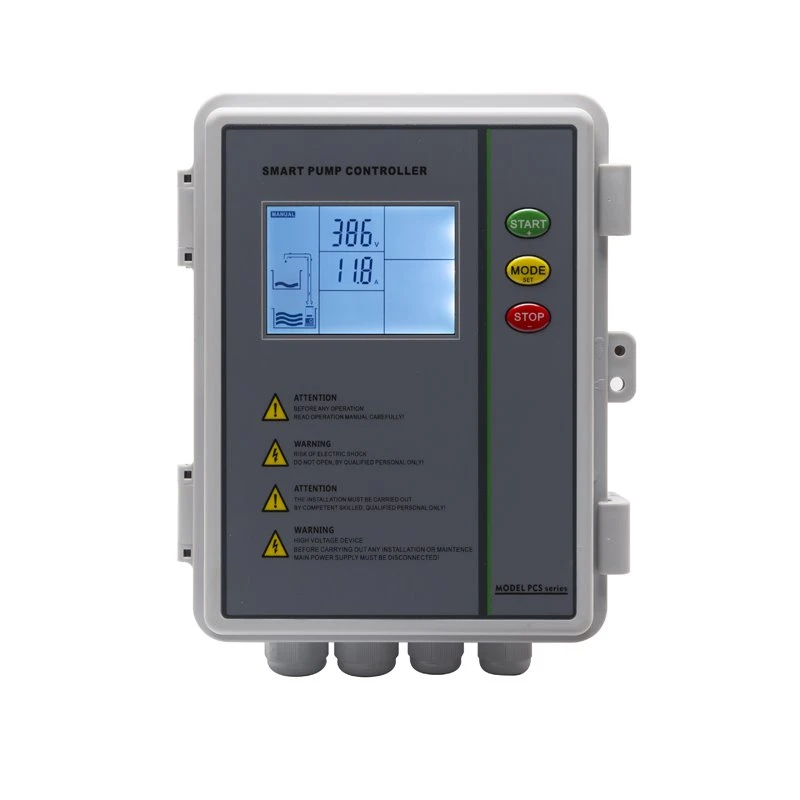

Το PCS31 είναι πίνακας ελέγχου αντλίας 3 φάσεων. είναι για έλεγχο και προστασία 0.75-15kw αντλία νερού .
1.εξαίρεση τριών παραδοσιακών εφαρμογών πλήρωση νερού/ενισχυτή/ανύψωση λυμάτων, έχουμε έλεγχο χρονοδιακόπτη καθαρού κύκλου
2. με έλεγχο θερμοκρασίας από αισθητήρα θερμοκρασίας PT 100 (Προαιρετικό)
3.Προστασία αντιστροφής φάσης
4.Pump stop timer υπό κατάσταση χειροκίνητου ελέγχου
5.Εύρος μετάδοσης σήματος 1000m όχι 150m
6.Δεσμευμένος χώρος για MCB
7.Η ισχύς μπορεί να είναι μέχρι 15kw
8. Η διαφορά ακρίβειας ελέγχου Ampere είναι 2%
9. Αντί της προηγούμενης ρυθμιζόμενης αντίστασης, χρησιμοποιείται ένα πιο εξελιγμένο ενσωματωμένο μπλοκ λειτουργικού ενισχυτή, η τάση που εμφανίζει πιο αξιόπιστη
10. Ο βαθμός του κιβωτίου μας είναι IP 65 και όχι IP 22.
|
Μοντέλο |
PCS31 (πίνακας ελέγχου αντλίας 3 φάσεων) |
|
Ηλεκτρική Διαμόρφωση |
|
|
Voltgae εισόδου |
Τριφασικό, AC380V-415V/50hz |
|
Ισχύς εξόδου |
0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) |
|
Τύπος έναρξης |
ΔΟΛ |
|
Ποσότητα ελεγχόμενης αντλίας |
Μονή αντλία |
|
Κύρια Λειτουργία Προστασίας |
|
|
Προστασία υπερφόρτωσης με αμπέρ |
Ναί |
|
Ο κινητήρας της αντλίας έχει σταματήσει |
Ναί |
|
Ξηρή λειτουργία χωρίς αισθητήρα |
Ναί |
|
Κάτω/Υπερβολική τάση |
Ναί |
|
Ανοιχτή φάση |
Ναί |
|
Αντιστροφή φάσης |
Ναί |
|
Άλλη λειτουργία |
|
|
Εμφανίζεται η εγγραφή των τελευταίων πέντε βλαβών αντλίας |
Ναί |
|
Εμφάνιση αθροιστικού χρόνου λειτουργίας αντλίας |
Ναί |
|
Εφαρμογή |
|
|
Μεταφορά νερού με πλωτηροδιακόπτη/αισθητήρα υγρού |
Ναί |
|
Αύξηση πίεσης με διακόπτη πίεσης |
Ναί |
|
Λύματα με πλωτηροδιακόπτη/αισθητήρα υγρού |
Ναί |
|
Καθαρός έλεγχος χρονοδιακόπτη κύκλου |
Ναί |
|
Έλεγχος θερμοκρασίας από αισθητήρα θερμοκρασίας PT 100 (Προαιρετικό) |
Ναί |
|
Λειτουργία ελέγχου |
|
|
Χειροκίνητη λειτουργία |
Ναί |
|
Αυτόματη λειτουργία |
Ναί |
|
Άλλο χαρακτηριστικό |
|
|
Προστασία αντιστροφής φάσης |
Ναί |
|
Χρονοδιακόπτης διακοπής αντλίας υπό κατάσταση χειροκίνητου ελέγχου |
Ναί |
|
Πατήστε το κουμπί κλειδώματος |
Ναί |
|
Βαθμός προστασίας ελεγκτή |
ΙΡ65 |
|
Ακρίβεια ελέγχου αμπέρ |
Υψηλός |
|
Εύρος μετάδοσης σήματος |
1000M |
|
Κρατήθηκε χώρος για MCB |
Ναί |
|
Η ισχύς μπορεί να είναι έως και 15 kw |
Ναί |
|
Διαφορά ακρίβειας ελέγχου αμπέρ |
2% |
|
Αντί της προηγούμενης ρυθμιζόμενης αντίστασης, χρησιμοποιείται ένα πιο εξελιγμένο ενσωματωμένο μπλοκ λειτουργικού ενισχυτή, η τάση που εμφανίζει πιο αξιόπιστη |
Ναί |
1. Η πλήρωση νερού από την κάτω δεξαμενή στην επάνω δεξαμενή είναι μία από τις κύριες χρήσεις.
2. Μια αντλία για μια γεώτρηση.
3. Η απομάκρυνση των λυμάτων από το κάρτερ.
4. Χρησιμοποιώντας τους χρόνους έναρξης και διακοπής για να ρυθμίσετε ένα χρονόμετρο.
Το παράρτημα:
Ρύθμιση θερμοκρασίας με PT 100
Υπάρχουν δύο κατηγορίες:
Πρώτον, το σύστημα κυκλοφορίας ζεστού νερού θα διακόψει την αντλία νερού όταν η θερμοκρασία του δικτύου σωλήνων φτάσει την προκαθορισμένη θερμοκρασία διακοπής και θα την επανεκκινήσει όταν η θερμοκρασία πέσει κάτω από την προκαθορισμένη θερμοκρασία εκκίνησης.
Δεύτερον, όταν η θερμοκρασία πέσει κάτω από το προκαθορισμένο επίπεδο και ανέβει πάνω από αυτό, το PT100 που είναι ενσωματωμένο στον κινητήρα της αντλίας νερού θα επανεκκινήσει αυτόματα. Αυτό γίνεται ως προληπτικό μέτρο.
Επιπλέον χαρακτηριστικά και λειτουργίες περιλαμβάνουν:

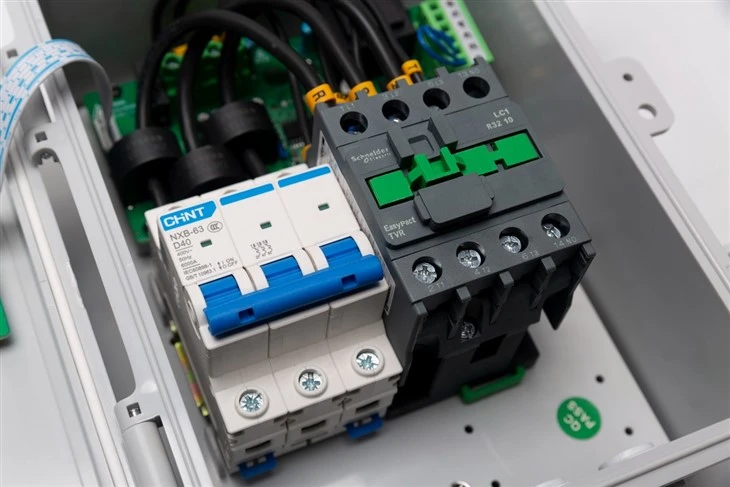

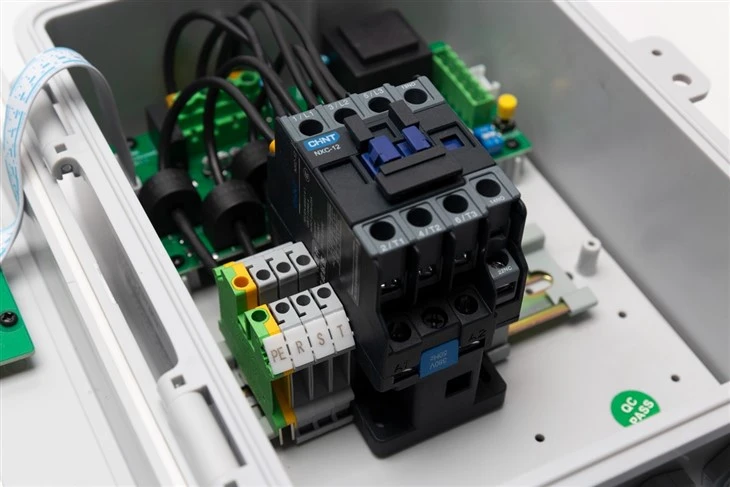

1.Χρησιμοποιώντας έναν επαφέα AC CHNT ως μονάδα δίσκου.
2. Απελευθέρωση χώρου για MCB. ο αρχικός σχεδιασμός απαιτούσε ακροδέκτες 5M για ισχύ εισόδου.

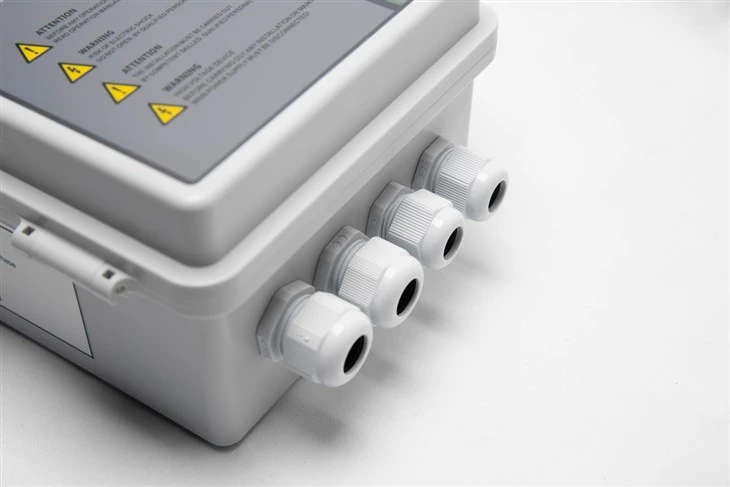

3. Το κουτί IP 65
4. Μπορείτε να αποσυνδέσετε τον ακροδέκτη στάθμης.
Εμβέλεια μετάδοσης του σήματος: 1000 μέτρα
